2024 – Réemploi- Des carreaux au terrazzo

par rouby hemmerle brigand | Déc 20, 2024

DES CARREAUX AU TERRAZZO – 2023

MISE EN OEUVRE D’UN TERRAZZO DE RÉEMPLOI À L’INSA STRASBOURG

Alors que nos sociétés industrielles disposaient de ressources énergétiques inédites, les crises climatiques et énergétiques nous posent de façon urgente la question du réemploi. Le choix des matériaux quitte l’arbitraire pour se nourrir des ressources disponibles. Aucune matière n’est mise en œuvre en vain mais porte du sens. Le carrelage d’une partie des bâtiments l’INSA, trop endommagé, doit être démoli. Pour ne pas jeter ce gisement de matière, nous proposons de suivre l’exemple des italiens de l’antiquité qui, déjà, réutilisaient les agrégats issus des résidus de mosaïque, débris de brique ou de granit mêlés à du ciment, pour composer des sols en terrazzo. Cet exemple de réemploi est un des maillons de la durabilité du projet. Il s’agit d’utiliser les bons matériaux pour les bonnes raisons ; de chercher plus de frugalité pour plus d’usages, de polyvalence, de simplicité et de bon sens ; de trouver les dispositifs passifs qui réduiront les dépenses d’énergies ; de concevoir des bâtiments flexibles qui vivront une deuxième, une troisième vie.

Une démarche de réemploi est d’autant plus durable qu’elle est locale. Les carreaux prélevés sont concassés par Reichstett Matériaux sur leur plateforme de Vendenheim, à 12km de l’INSA. Deux savoir-faire traditionnels se rencontrent ici : celui du terrazzo antique méditerranéen et celui des gravières d’Alsace qui extraient des bords du Rhin les granulats nécessaires à la fabrication de matériaux de construction. Du concassage de graviers fraîchement déterrés au concassage de matériaux extraits de bâtiment démolis ou restructurés, il n’y avait qu’un pas. Pour rester local, l’entreprise qui a établi la formule du terrazzo et l’a posé, TCI (Terra-Clean Innovem) est basée à 27km de l’école.

PROTOCOLE DE TRANSFORMATION

INVENTAIRE

700 m² de sol à déposer
26.5 t de carrelage récupéré

DIAGNOSTIC PAR ÉCHANTILLONNAGE

Tests de concassage pour obtenir les granulas de 2 à 8 mm de calibre
Estimation du volume de granulas disponible à la fin des opérations pour déterminer la méthode de pose du terrazzo et le complément de granulat nécessaire (marbre noir d’Italie en calibre1-3 mm)
Coordination de l’entreprise, le bureau de contrôle et le fournisseur du liant pour vérifier la conformité à l’avis technique du terrazzo issus des granulats recyclés (couverture assurance décennale)

RECYCLAGE

Concassage en 3 phases à la plateforme de recyclage Reichstett Matériaux à Vendenheim (à 12 km de l’INSA)
9 t. (30 %) de granulats de céramique utilisable

REEMPLOI

Posé par TCI (Terra-Clean Innovem) à Drusenheim (27 km)

Préparation du support avec pose d’une chape fluide ciment de 40 mm sur sol curé
Application d’un primaire époxydique sur armature anti-fissuration
Coulage du mélange liant + granulat de marbre ajouté sur 9 m
Incorporation des granulats recyclés en coulis frais par méthode dite « Seminato »
Phase d’ébauche du support et stucage des pores
Sciage des joints de dilatation
Phase de polissage
Jointoiement au mastic polyuréthane
Protection par cristallisation du support

2024 – Riedisheim – Construction d’un nouveau COSEC

par rouby hemmerle brigand | Août 29, 2024

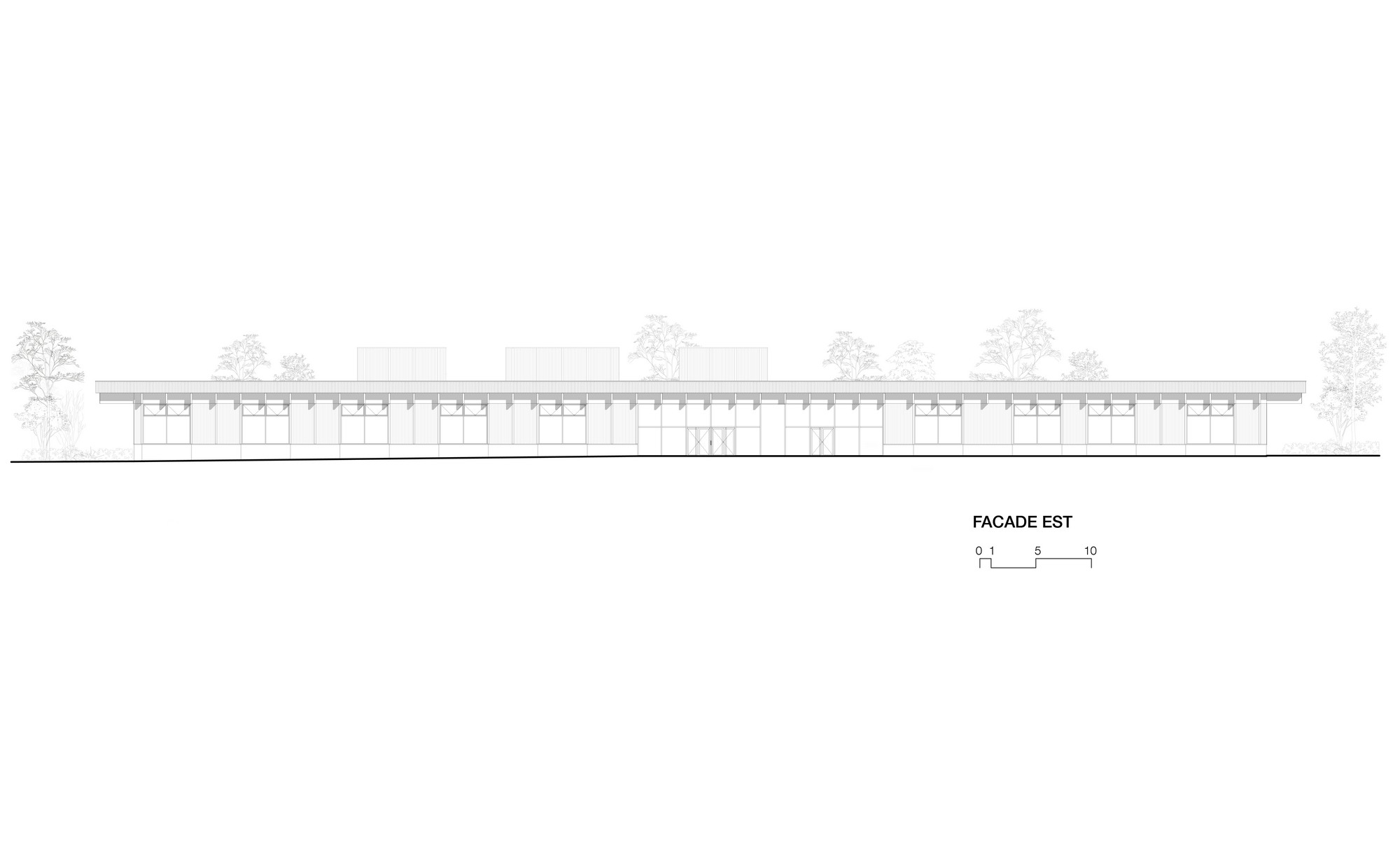

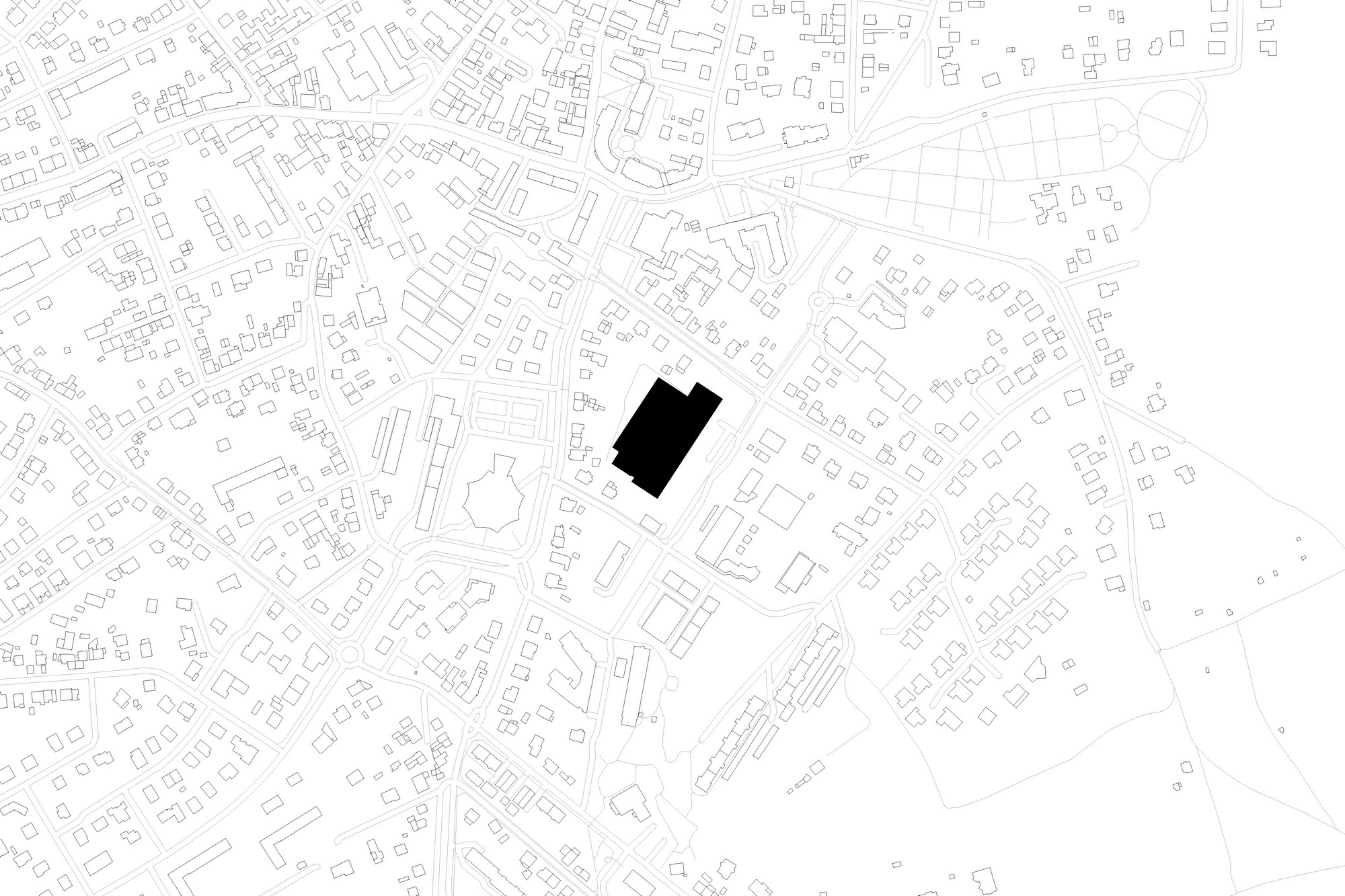

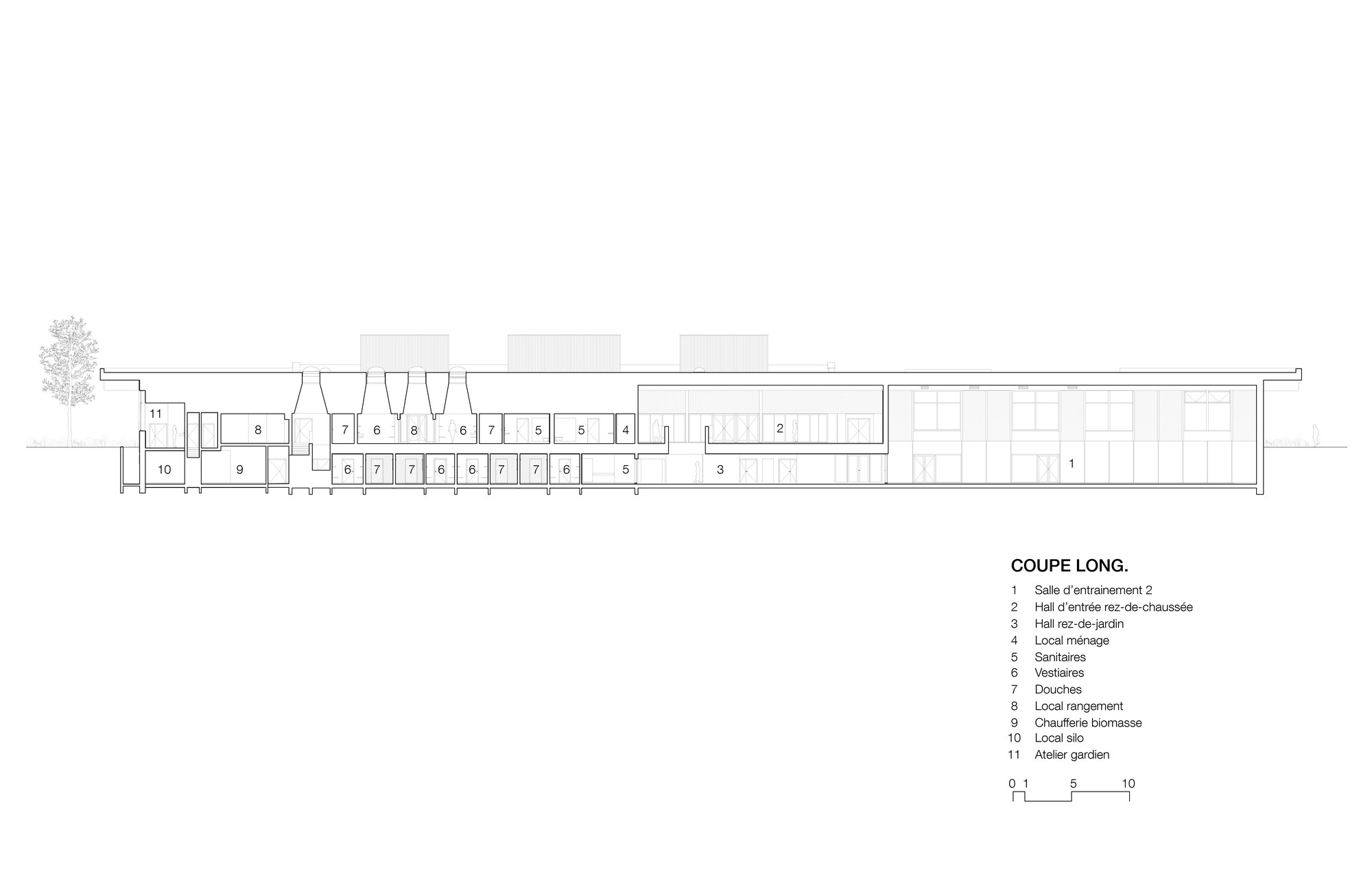

CONSTRUCTION D’UN COMPLEXE SPORTIF ÉVOLUTIF COUVERT RIEDISHEIM – 2024

CARACTÉRISTIQUES

Maîtrise d’ouvrage Ville de Riedisheim

Type Construction neuve

Surface 4 925 m² + 2 250 m² d’aménagements extérieurs

Montant 11 977 000 € HT

Phase Chantier

Equipe RHB, AJEANCE, SIB, ACT’BOIS, SOLARES, E3, DB SILENCE, PROJELEC, LJN, BOMA

Missions BASE + DIAG + EXE + SYN + STD + OPC + AMO + CSSI

Performance énergétique RT 2012 – 30%

Programme hall d’accueil, espace de convivialité avec office, salle multisport, salle d’entrainement et de gymnastique, salle d’arts martiaux, dojo, vestaires-douches, tribunes, murs d’escalade et aménagements sportifs extérieurs

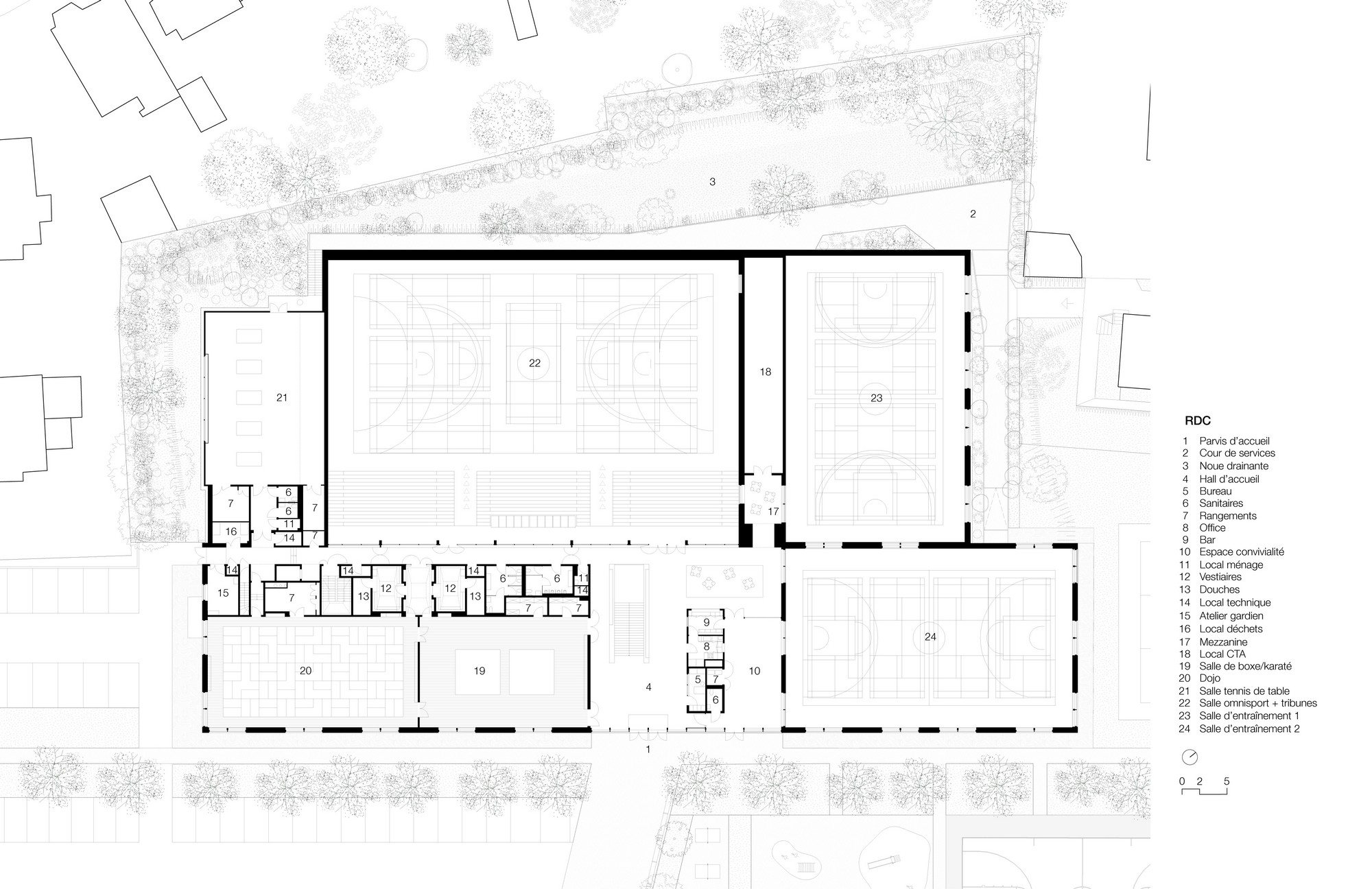

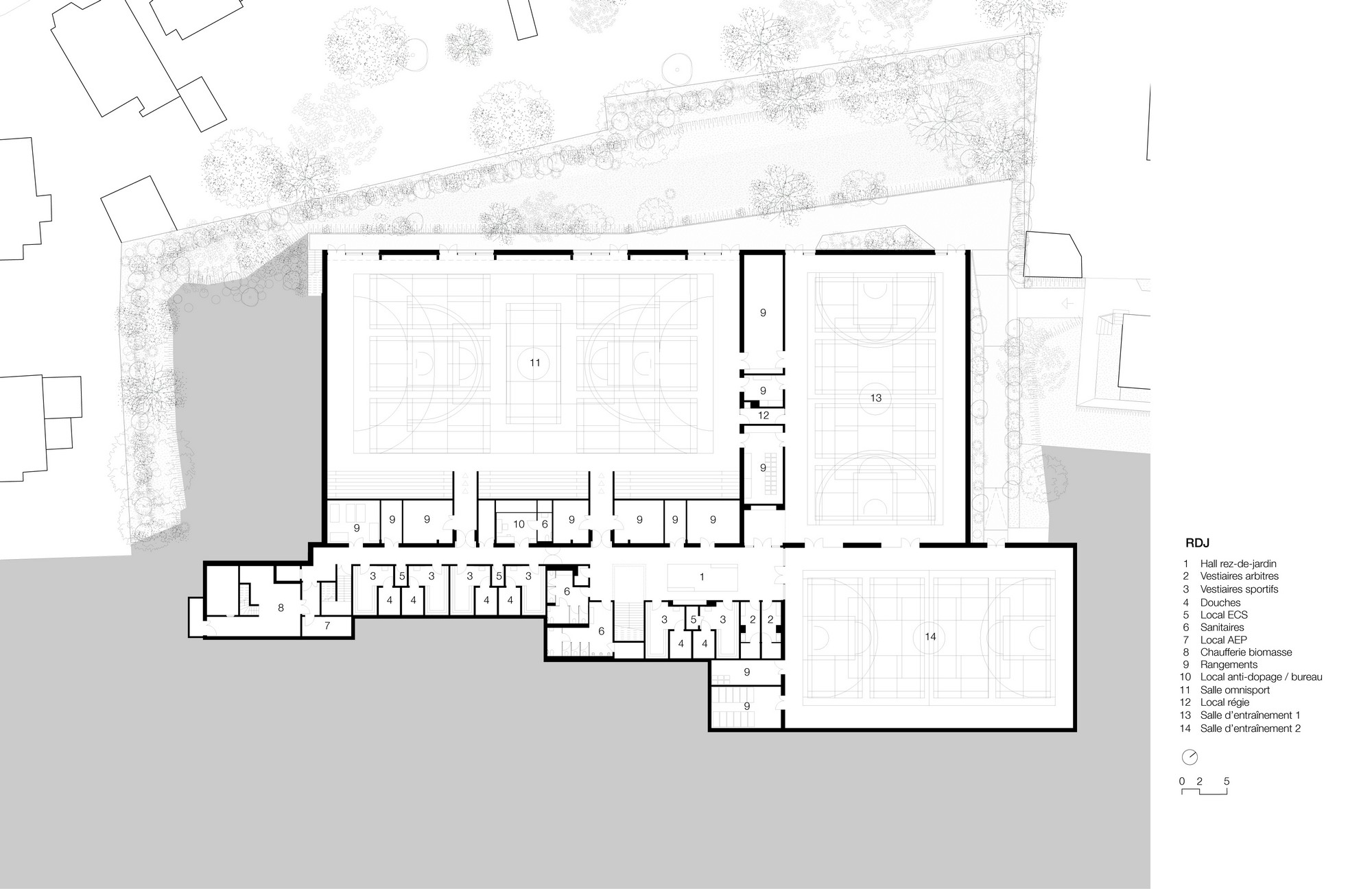

L’édifice se caractérise par une architecture simple, compacte et ouverte sur son contexte. Il revisite l’écriture architecturale « traditionnelle » et commune des gymnases. Le COSEC se déploie sur deux niveaux dans une volumétrie maitrisée en cohérence avec son contexte. Ceci grâce à l’intégration du volume dans la déclivité de la parcelle. L’équipement s’organise de manière claire et rationnelle : le rez-de-parvis vient accueillir le hall principal, la salle de convivialité, l’accès par le haut aux gradins de la salle multisport, le pôle arts martiaux et les locaux techniques attenants. Le rez-de-jardin est un niveau dédié uniquement aux sportifs : salles d’entrainement, salle multisport et leurs vestiaires comme locaux de rangements respectifs. Cette simplicité d’usage se double d’une lecture facilitée de l’équipement par l’usager dès son entrée : d’une grande porosité visuelle sur les différents espaces sportifs, le hall et la salle convivialité attenante agissent ainsi comme un foyer visuel qui permet de voir l’ensemble des salles dédiées à la pratique sportive à l’exception de l’espace dédié au tennis de table qui est conservé dans sa position existante. Le parti prix d’implantation à la limite parcellaire du nouveau COSEC de Riedisheim affirme une intention claire de mettre les pratiques sportives au cœur de l’environnement urbain grâce à l’aménagement de larges espaces extérieurs sous la forme d’un parvis. Ce véritable « parvis des sports » propose à la fois un espace ludique et apaisé pour le nouveau COSEC et le collège Gambetta tout autant qu’un véritable trait d’union entre le tissu de logements collectifs au Sud et celui plus résidentiel au Nord.

2024 – Erstein – École Pierre Curie

par rouby hemmerle brigand | Août 2, 2024

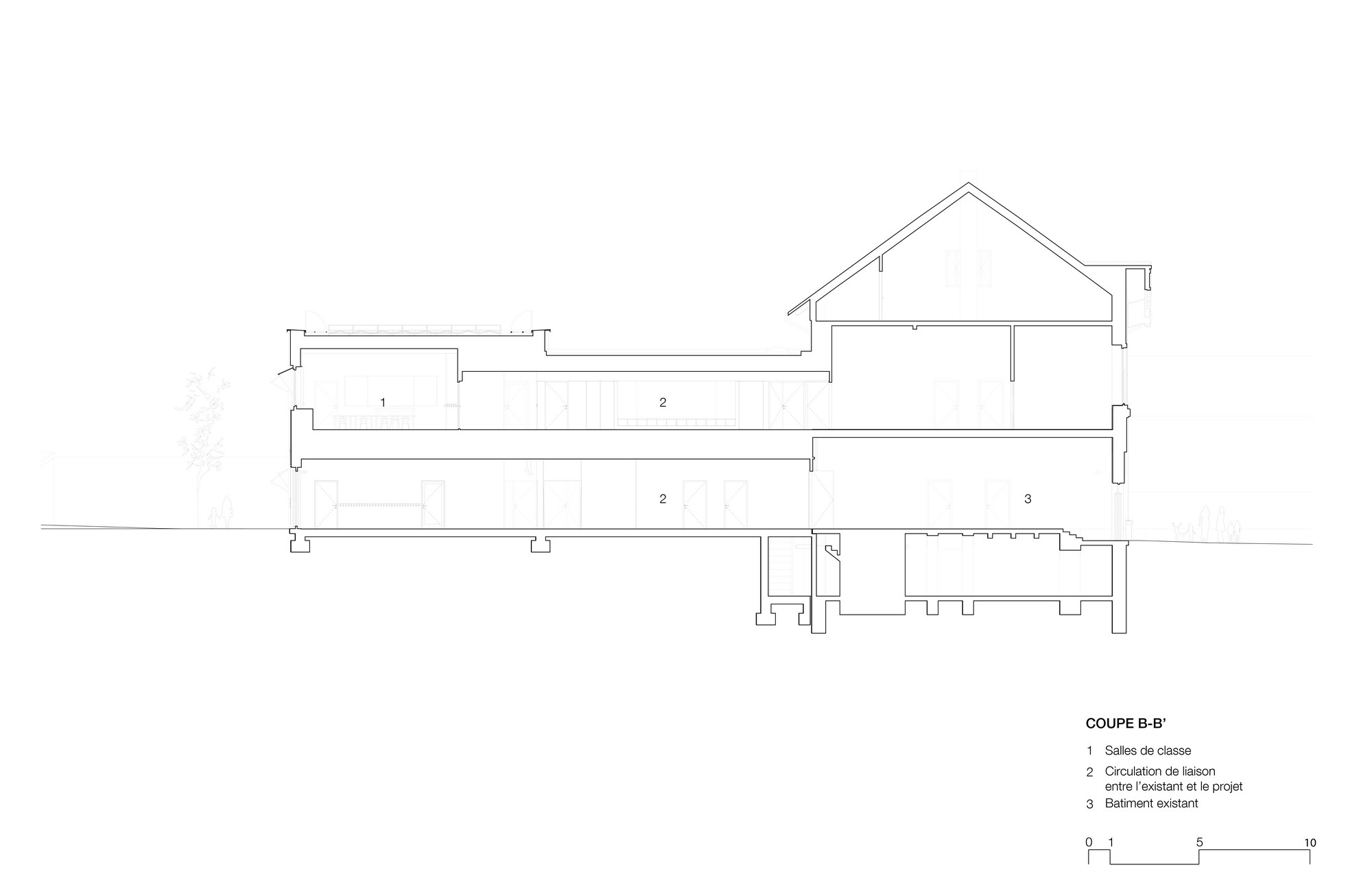

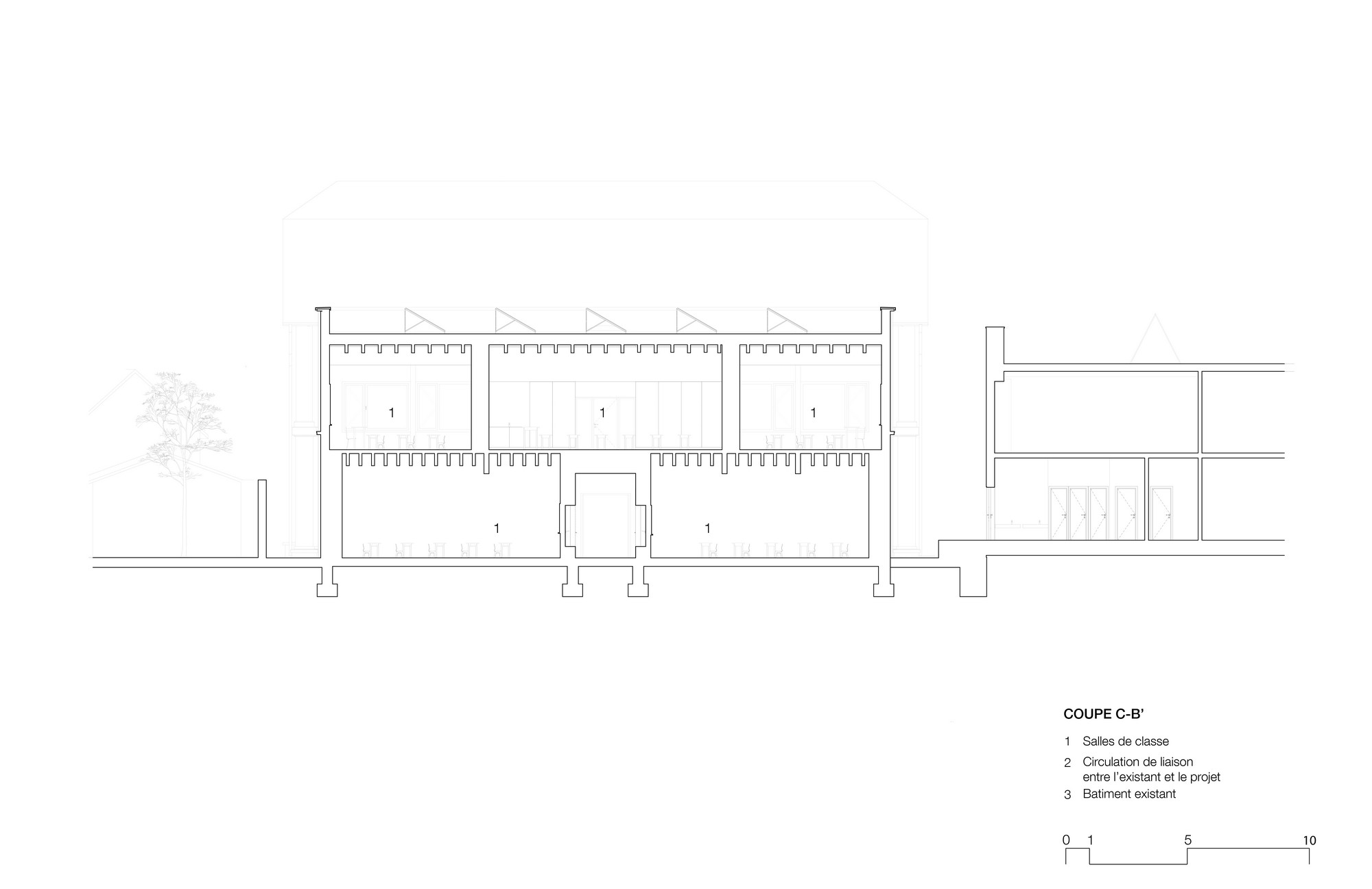

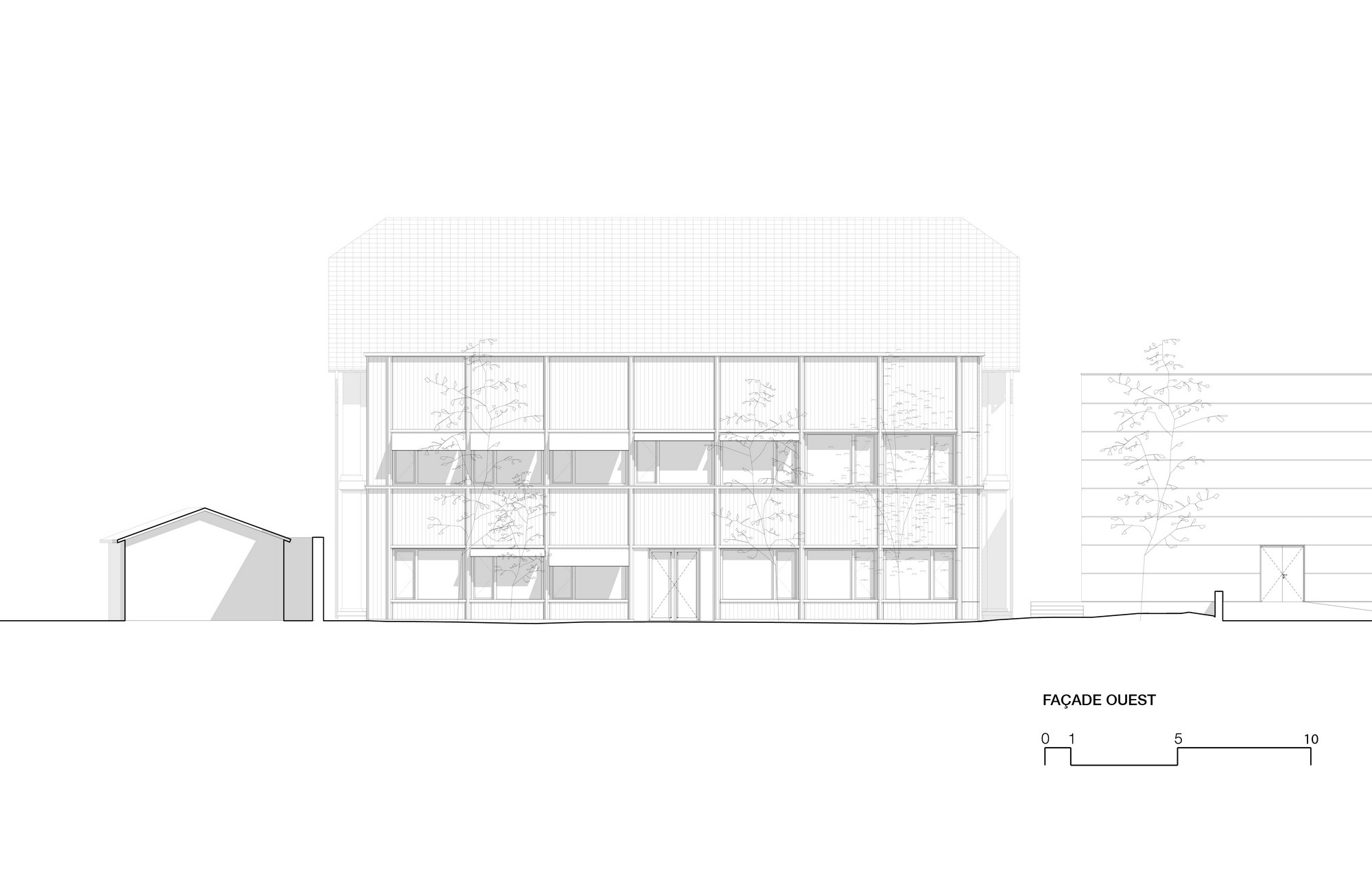

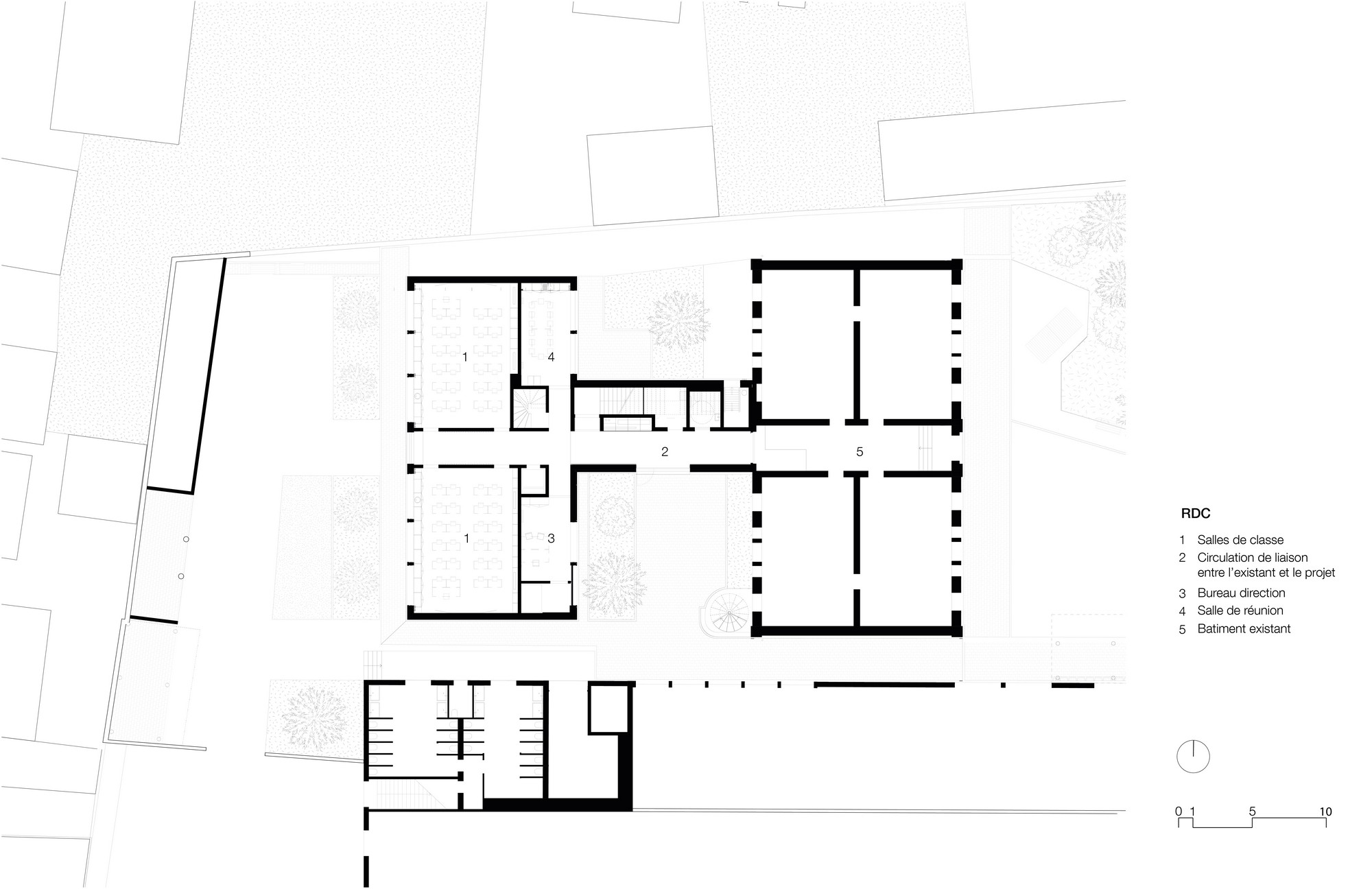

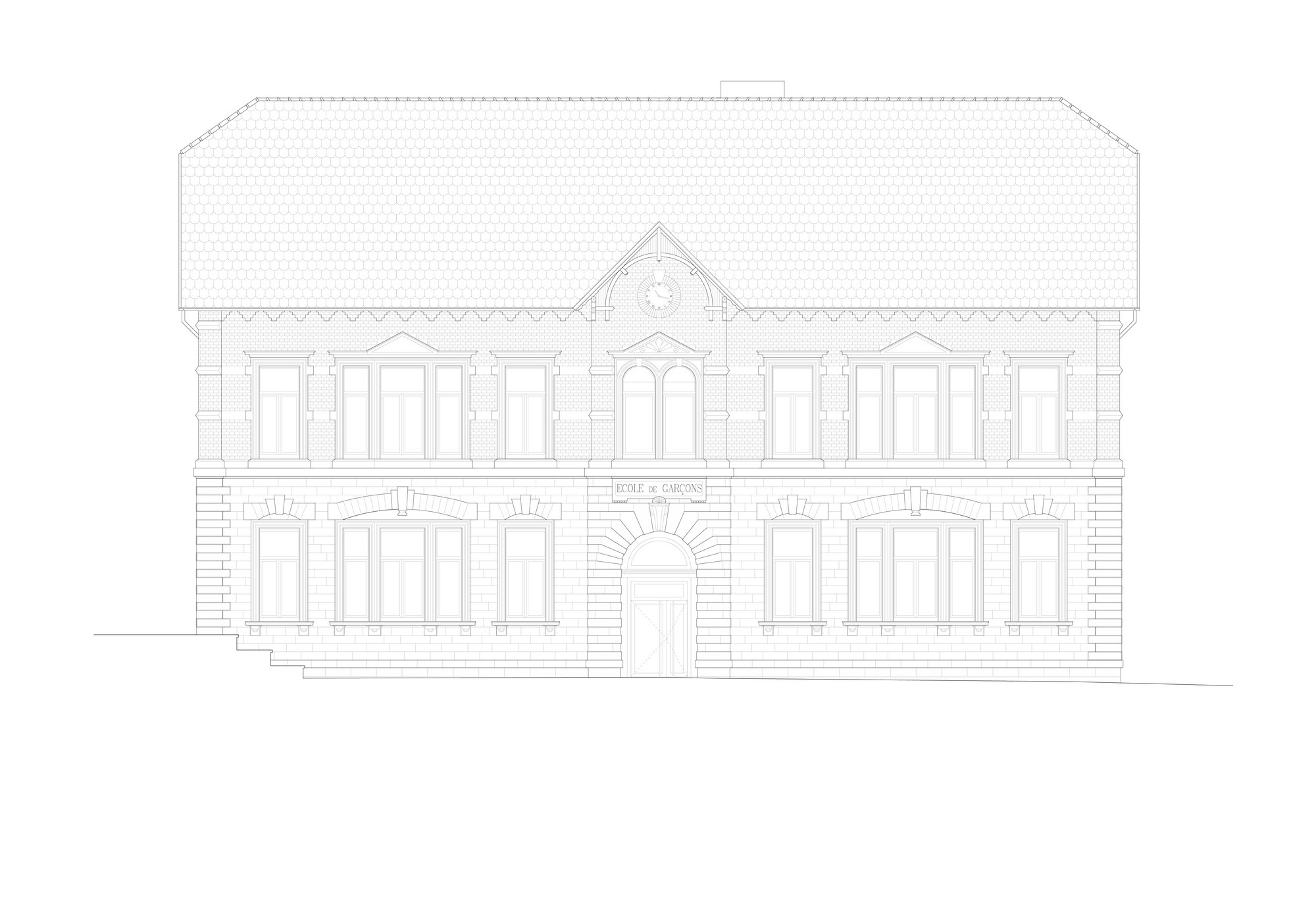

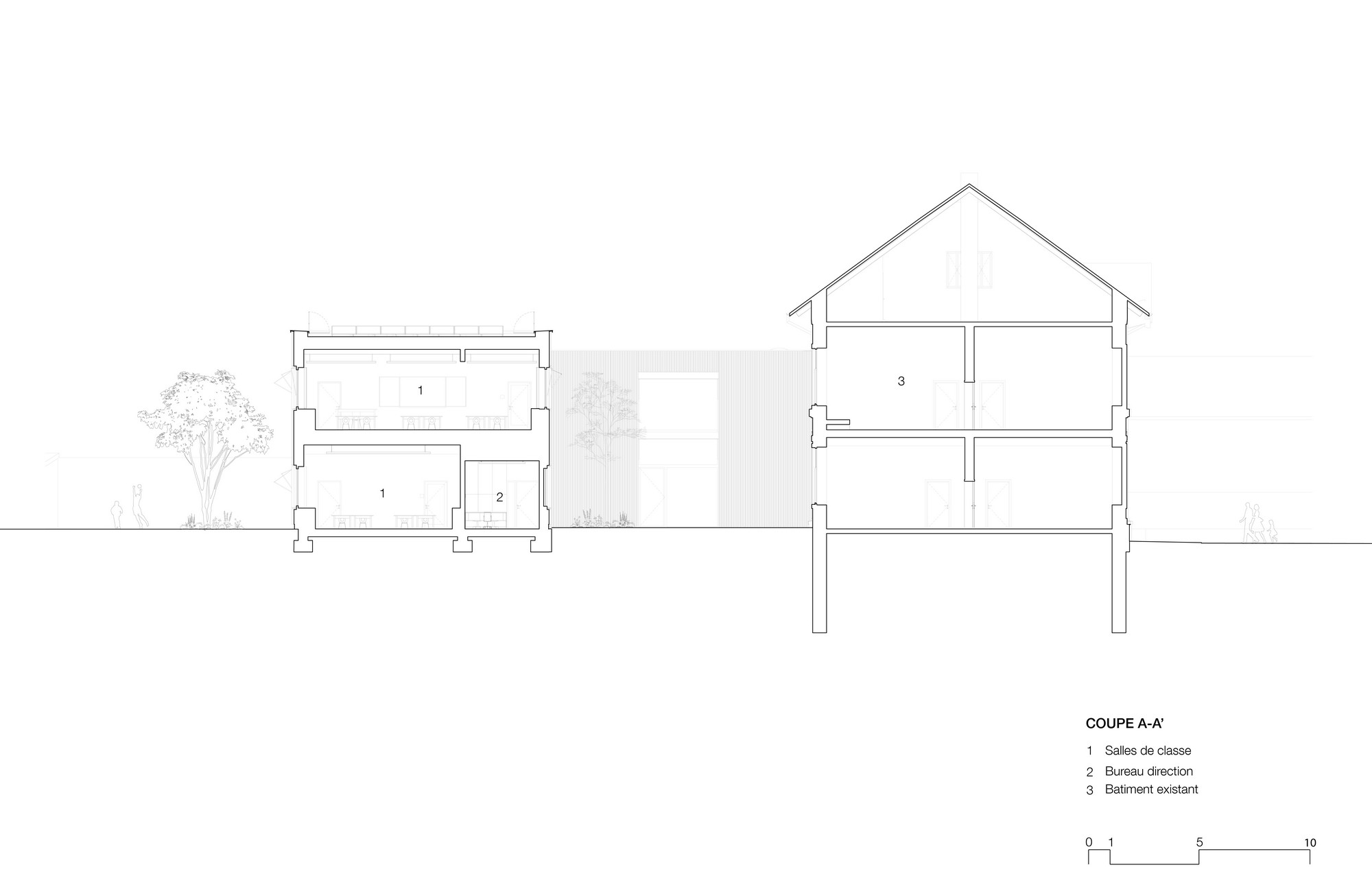

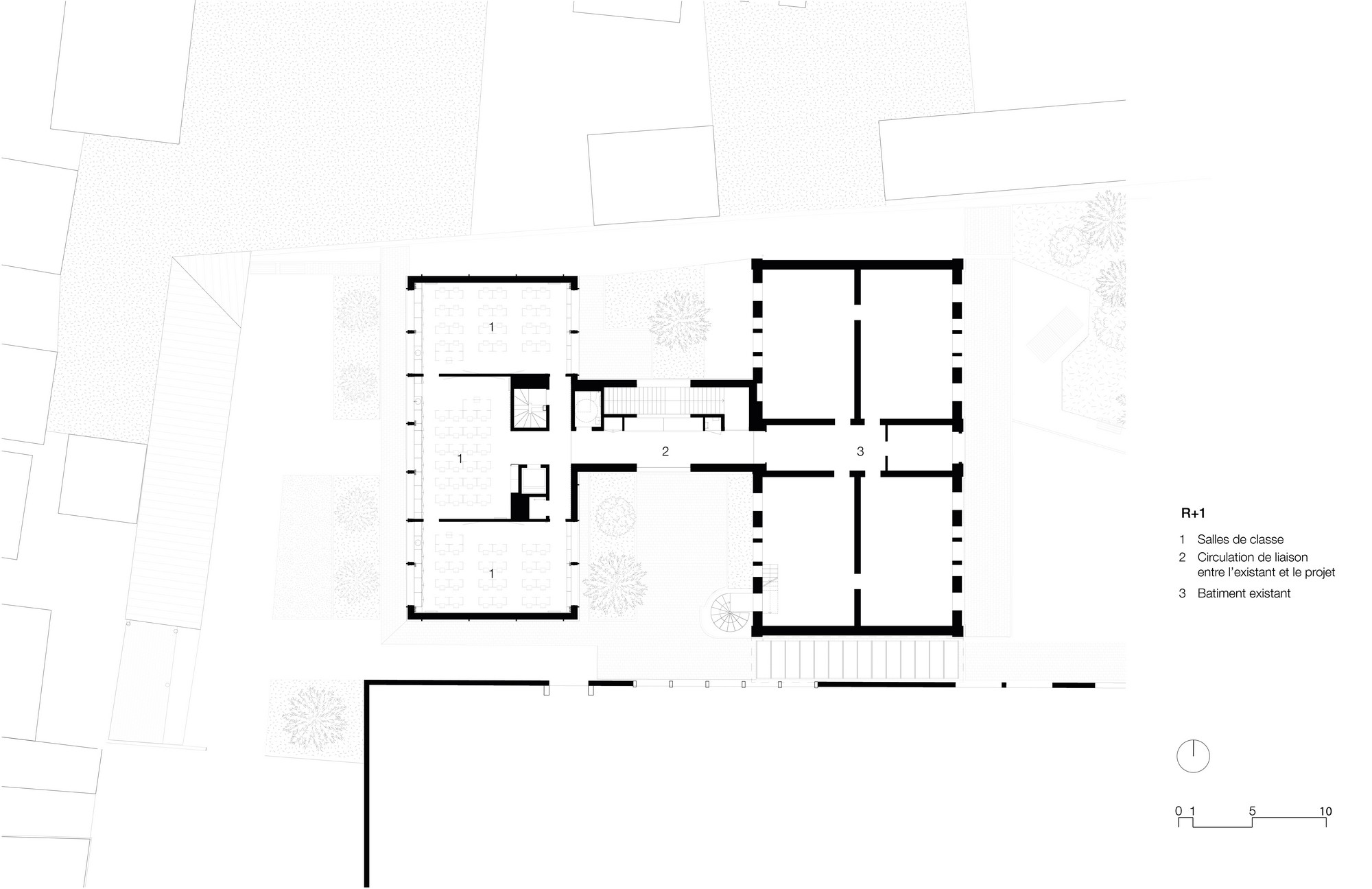

EXTENSION DE L’ÉCOLE PIERRE CURIE ERSTEIN – 2024

CARACTÉRISTIQUES

Maîtrise d’ouvrage Ville d’Erstein

Type Extension

Surface 520 m² + 1664 m² d’aménagements extérieurs

Montant 1 777 264 € HT

Phase Chantier

Equipe RHB, IMAEE, SIB, INGENIERIE BOIS, E3, DB SILENCE

Performance énergétique RE2020

Programme 5 salles de classe, 1 bureau de direction, 1 salle de réunion, locaux annexes

Le projet d’extension de l’école Pierre Curie s’inscrit dans la politique de rénovation des établissements scolaires lancée en 2023 par la ville d’Erstein. Il s’articule autour d’un remaniement des établissements publics environnants, notamment scolaires, afin de repenser les fonctionnements dans des perspectives de fonctionnalité et de performance accrues.

2024 – Dammartin-en-Goële – Groupe scolaire de l’Eau Bonne

par rouby hemmerle brigand | Août 2, 2024

GROUPE SCOLAIRE DE L’EAU BONNE DAMMARTIN-EN-GOËLE – 2024

CARACTÉRISTIQUES

Phase Concours

MOA Mairie de Dammartin-en-Goële

Equipe de MOE RHB, VG&L, BRUNO KUBLER, EVP, EUROELEC, E+C, DB SILENCE

Programme 4 Salles de classes, 1 salle des maîtres, Salle d’arts plastiques, salle d’activités , salle périscolaire, Infirmerie , Salle associatives et sportives, Salles de restauration pour maternelles et élémentaires + cuisine de préparation froid et de réchauffe

Surface Requalification : 1119 m² / Extension élémentaire : 539 m² / Extension de restauration : 446 m²

Budget 4 000 000 €HT

Le groupe scolaire de l’Eau Bonne est situé à Dammartin-en-Goële, en Seine-et-Marne. L’école élémentaire y doit être mise en conformité PMR, réhabilitée et s’agrandir pour accueillir l’augmentation d’élèves et les besoins en périscolaire, restauration et accueil d’associations. Le projet s’intègre dans son contexte par une intervention discrète. Il limite ses extensions via une reconquête de l’existant vacant, joue des codes du contexte et favorise la compacité. L’élémentaire requalifiée accueille en rez-de-chaussée les espaces associatifs, en lien à l’espace public. Dans les niveaux supérieurs, l’école accueille les locaux scolaires et périscolaires. Une extension élémentaire se déploie dans la continuité volumétrique de l’existant, tout en se différenciant subtilement par sa matérialité bois et métal. Une extension au nord, sur un niveau unique poreux, accueille la restauration et se prolonge d’un préau sur cour en structure bois.
